Produkta sastāvs
Metināšanas pozicionētājus var iedalīt trīs kategorijās pēc to konstrukcijas formām:
1.Uzvirziena metināšanas pozicionētājs
Piemērots nelielu sagatavju pagriešanai un pārvietošanai, kravnesība parasti nepārsniedz 1 tonnu

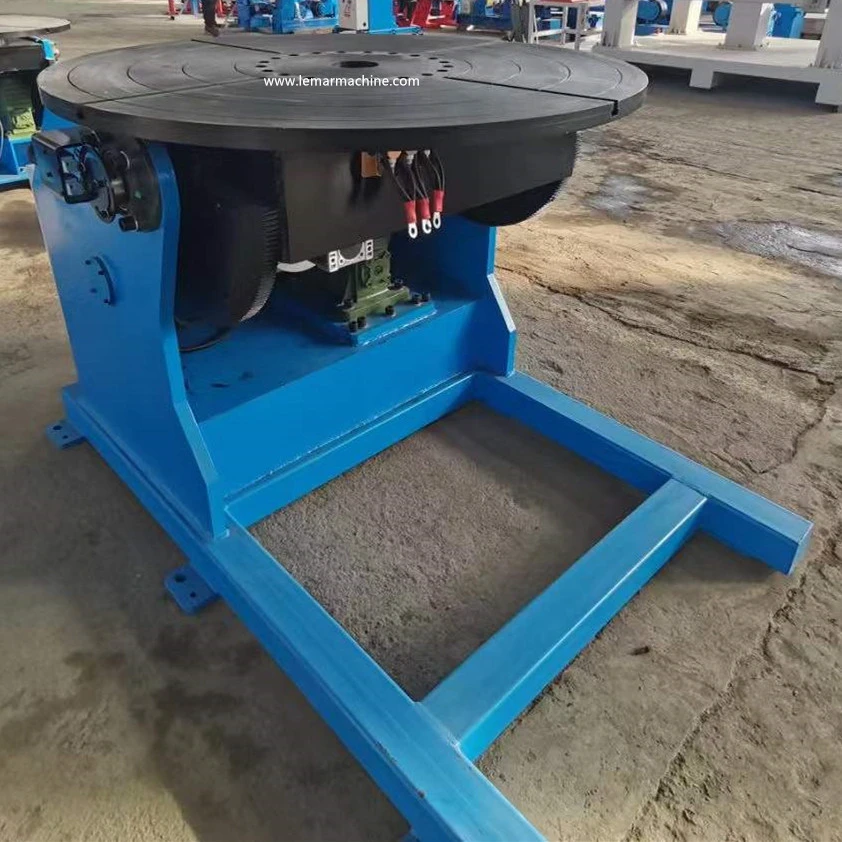

2. Sēdekļa metināšanas pozicionētājs
Visplašāk izmantotais metināšanas pozicionētājs, slodzes jauda parasti ir 1-200T
3.Dubultā sēdekļa metināšanas pozicionētājs
Ir augsta stabilitāte, piemērota lielu un smagu sagatavju pagriešanai un pārvietošanai, un kravnesība parasti pārsniedz 50T
Specifikācija
| Modelis | BWJ-1 | BWJ-2 | BWJ-3 | BWJ-5 | BWJ-10 | BWJ-20 | BWJ-30 |
| Iekraušanas svars | 1000 kg | 2000 kg | 3000 kg | 5000 kg | 10000kg | 20000 kg | 30000 kg |
| Pagrieziena plates diametrs | 1000 mm | 1200 mm | 1400 mm | 1600 mm | 1800 mm | 2000 mm | 2200 mm |
| Pagrieziena galda griešanās ātrums | 0.1-1apgr./min | 0.1-1apgr./min | 0.1-1apgr./min | 0.05-0.5 apgr./min | 0.05-0.5 apgr./min | 0.04-0.4 apgr./min | 0.04-0.4 apgr./min |
| Pagrieziet motoru | 0.37kw | 0.55kw | 0.75kw | 1.1kw | 1,5kw | 3kw | 4kw |
| Ekscentriskums | 200 mm | 250 mm | 300 mm | 300 mm | 300 mm | 300 mm | 300 mm |
| Pagrieziena galda augstums | 415 mm | 415 mm | 515 mm | 520 mm | 600 mm | 700 mm | 750 mm |
Funkcija
1. Elkoņa metināšanas pozicionētājs galvenokārt sastāv no darba galda rotācijas ierīces, noliekšanas ierīces un elektriskās vadības sistēmas.
2. Izmantojot elektrisko slīpumu un rotāciju, elkoņa metināšanas pozicionētājs var padarīt apstrādājamo priekšmetu ideālā darba stāvoklī.
3. Darba galda rotācija pieņem bezpakāpju frekvences pārveidošanas vadību, lai sasniegtu vislabāko metināšanas ātrumu.
4. Tālvadības pults tiek izmantota, lai realizētu darbagalda tālvadību, un to var arī savienot ar darba mašīnu, lai realizētu savienojuma darbību.
5. Rezervētais interfeiss realizē savienojuma darbu ar manipulatoru, un piekārtā automātiskā metināšanas iekārta realizē automātisko metināšanas centru.
6. Pozicionētāju pielietojuma nozares ietver spiedtvertnes, metalurģiju, elektroenerģiju, ķīmiskās vielas, mašīnas un metāla konstrukcijas.
