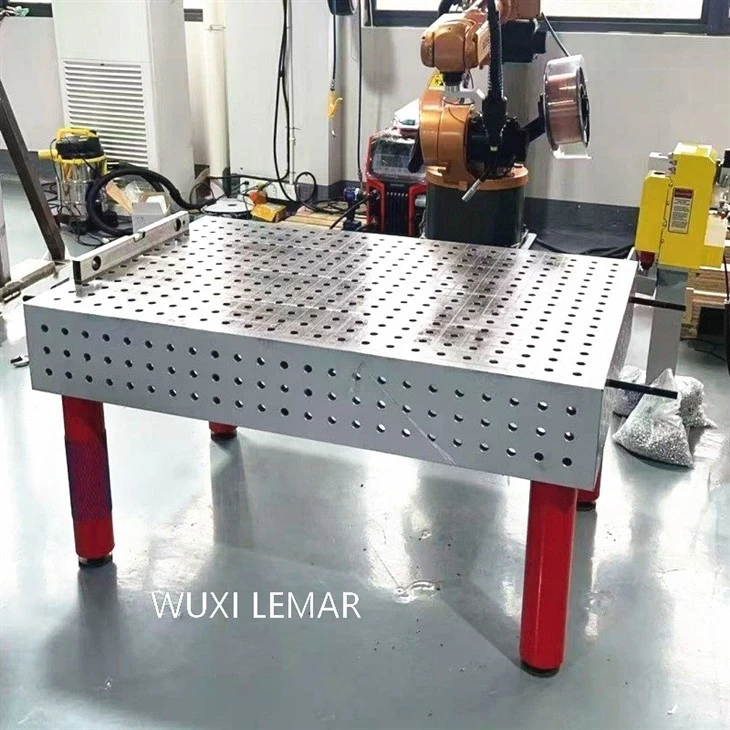

Metināšanas galds robotu metināšanas risinājumam

1. Augstas-precizitātes galda virsma:
◦ Materiāls un struktūra: parasti izgatavots no smaga čuguna, augstas -cietības tērauda vai alumīnija sakausējuma, lai nodrošinātu īpaši augstu stingrību, plakanumu un stabilitāti, lai izturētu metināšanas termisko deformāciju un robota kustības radītās vibrācijas.

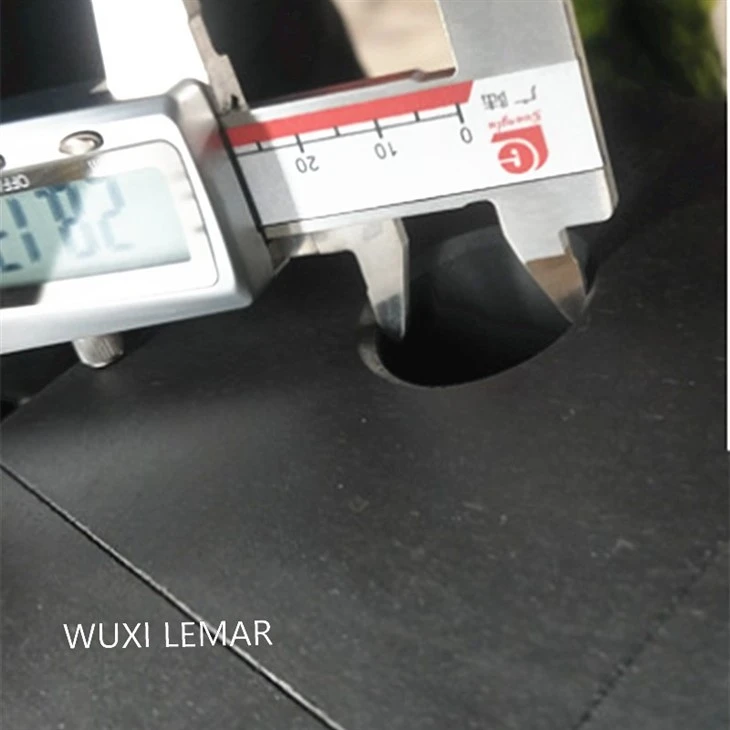

◦ Pozicionēšanas sistēma (kodols): galda virsma ir pārklāta ar regulāri izvietotiem standarta pozicionēšanas caurumiem (piemēram, D28, D16 imperatora vai metriskiem caurumiem). Šie caurumi ir smalki apstrādāti ar ārkārtīgi augstu caurumu atstatuma precizitāti (parasti ±0,05 mm robežās), un tie kalpo kā etalons visu armatūru pozicionēšanai.

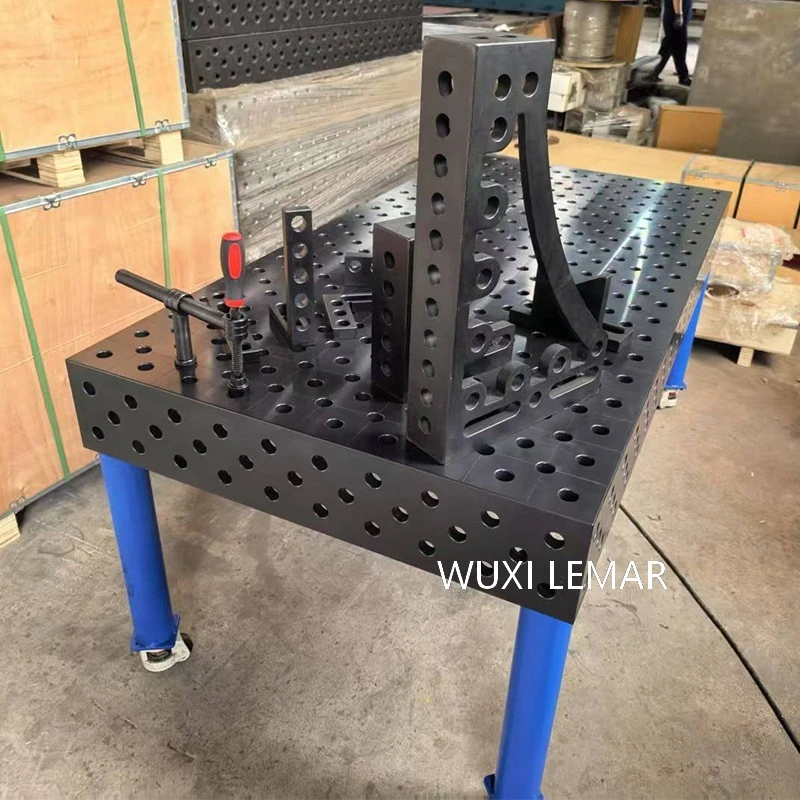

2. Moduļu stiprinājuma sistēma:
◦ Šī ir visvērtīgākā daļa no metināšanas galda, kas paredzēta robotizētam metināšanas risinājumam. Izmantojot pozicionēšanas caurumus uz galda virsmas, var ātri uzstādīt, apvienot un izjaukt dažādus standartizētus armatūras komponentus, piemēram:
■ Suporti/preses: nospiediet sagatavi no dažādiem virzieniem.
■ Pozicionēšanas bloki/tapas: nosakiet precīzu sagataves pozīciju.
■ Atbalsta bloki/leņķa gludekļi: atbalstiet apstrādājamo priekšmetu, lai novērstu deformāciju.
■ V-bloki: izmanto cilindrisku sagatavju iespīlēšanai.
◦ Priekšrocības: Mainot ražošanu, ir jānomaina vai jāpārkārto tikai armatūras komponenti, nepārveidojot visu instrumentu, kas ievērojami saīsina sagatavošanas laiku.

3. Sistēmas integrācijas saskarne:
◦ Pneimatiskās/elektriskās ātrās{0}}spraudņu saskarnes: metināšanas galds robotu metināšanas risinājumam integrē gaisa ķēdes un ķēdes, lai nodrošinātu pneimatisko armatūru un sensoru strāvu un signālus.
◦ Komunikācija ar robotiem: to var savienot ar robota vadības sistēmu, lai īstenotu automātisku armatūras nostiprināšanu/atlaišanu vai pārraidītu sagataves vietā signālus.
◦ Drošības bloķēšana: integrē drošības durvju slēdzenes, avārijas apturēšanas pogas utt., lai nodrošinātu darbības drošību.
4. Dūmu izvadīšana un drošības apsvērumi:
◦ Platformas apakšējā daļa bieži ir veidota kā doba konstrukcija vai ar dūmu savākšanas rievu, ko var tieši savienot ar centrālo dūmu attīrīšanas sistēmu, lai ātri nosūktu dūmus metināšanas punkta tuvumā un uzlabotu darba vidi.
◦ Virsmu var apstrādāt ar pret-šļakatu pārklājumu, lai atvieglotu metināšanas izdedžu un šļakatu notīrīšanu.
