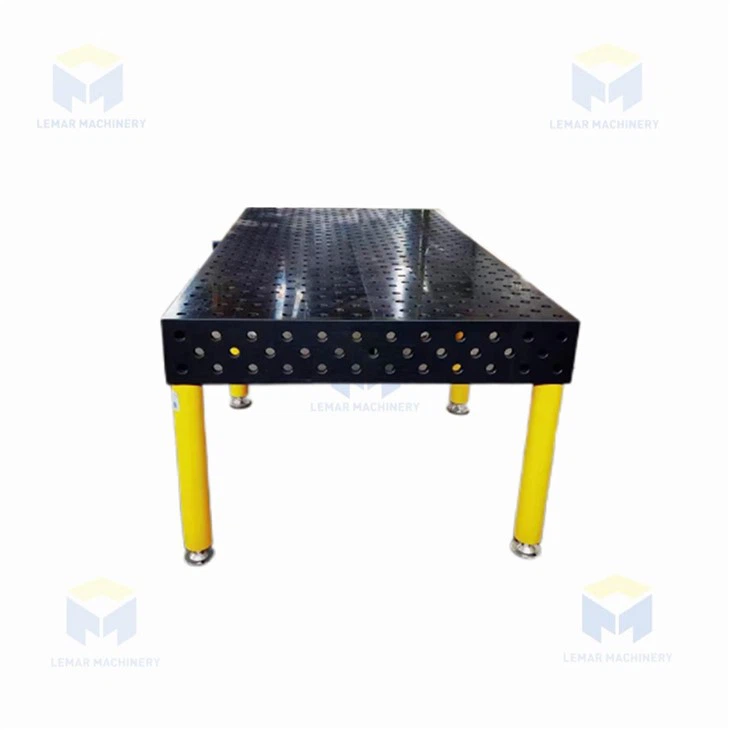

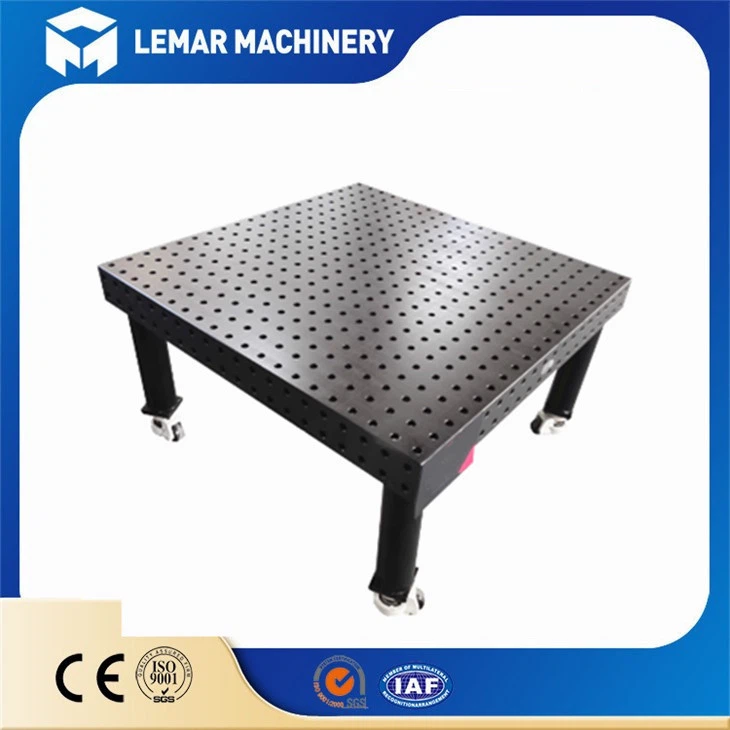

3D metināšanas tabula 3000X1500 D28 D16

Ievads

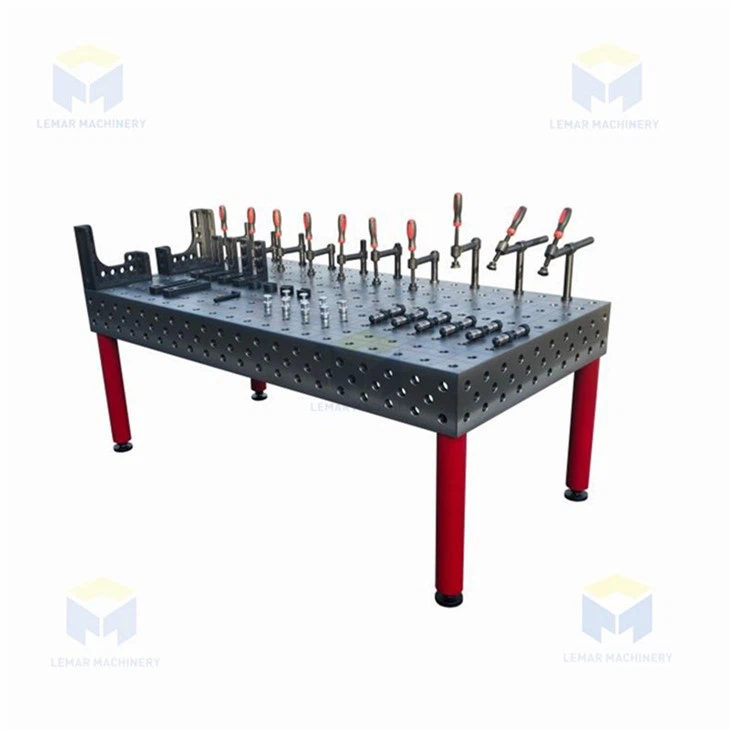

3D metināšanas darbagalds: attiecas uz modulāru, daudzfunkcionālu metināšanas armatūras platformu, virsma ir pilna ar standartizētiem pozicionēšanas caurumiem, var būt brīvi fiksēta armatūra un darba ierīces trīsdimensiju telpā, kas piemērota precizitātes metināšanai, montāžai un pārbaudei.
3000x1500: Workbench izmērs ir 3000 mm garš x 1500 mm plats, kas ir liels darbagalds un piemērots lielāku darbu apstrādei.

D28/D16: parasti attiecas uz diviem caurumu izmēriem uz darbagalda virsmas:

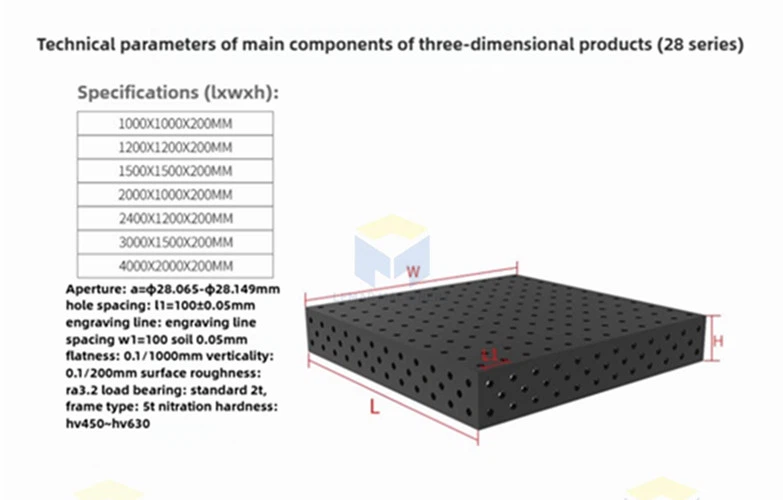

D28: atrašanās vietas caurums ar 28 mm diametru, lai stiprinātu armatūru vai atbalsta konstrukcijas.

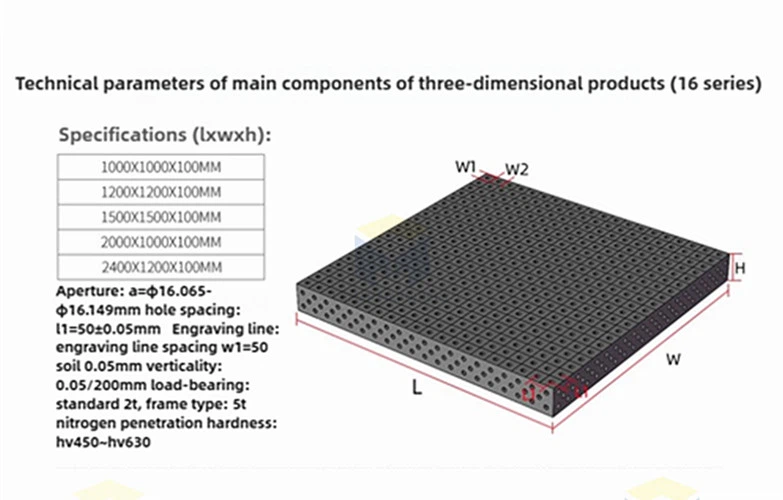

D16: atrašanās vietas caurums ar diametru 16 mm, lai precīzāk izvietotu un vieglu armatūru.

Tipiski materiāli un procesi

Materiāls: Parasti tiek pieņemta augstas stiprības čuguna (piemēram, HT250) vai tērauda plāksnes metināta struktūra. Virsma tiek pakļauta termiskai apstrādei (piemēram, slāpēšanai) vai pretreitinga apstrādei (piemēram, cinkošana un plastmasas izsmidzināšana).

Plakanums: Augstas precizitātes galda plakanums parasti tiek kontrolēts ± 0. 05 mm/m, lai nodrošinātu precīzu sagataves pozicionēšanu.

Cauruma izkārtojums: caurumu atstatums parasti ir standartizēts 50 mm vai 100 mm režģis. Caurumus D28 un D16 var izplatīt saskaņā ar īpašiem noteikumiem (piemēram, D28 tiek izmantots malu slodzes zonai un D16 tiek izmantots centrālajā precizitātes apgabalā).
