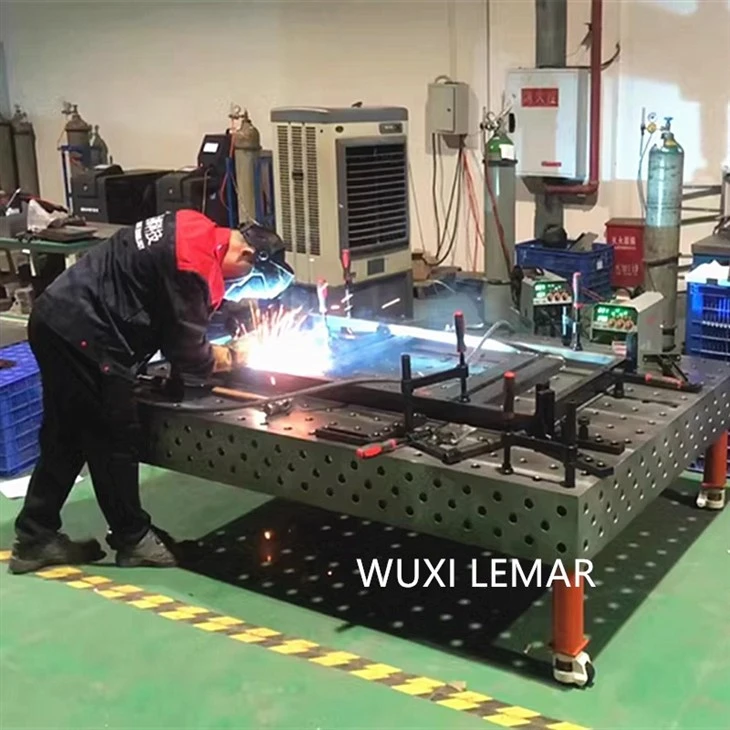

Precīzijas metināšanas armatūras galda kuģu būvētava

1. Platformas galvenais korpuss (galvenā tabula)

Materiāls: parasti izgatavots no augstas -izturības kaļamā čuguna (piemēram, QT500-7) vai augstas- kvalitātes oglekļa tērauda (piemēram, Q345B). Čuguna platformām ir laba triecienu absorbcija, nodilumizturība un lieliska ilgtermiņa precizitātes stabilitāte; tērauda konstrukciju platformām ir lielāka sākotnējā izturība un tās ir vairāk piemērotas īpaši smagām slodzēm.

Meistarība: tiek veikta sekundārā rūdīšanas (atlaidināšanas) apstrāde, lai pilnībā novērstu iekšējo spriegumu, nodrošinot, ka tas nekad nedeformējas gadiem ilgas lietošanas un lielas slodzes laikā. Darba virsma ir precīzi nofrēzēta un slīpēta, ar īpaši augstu līdzenumu.

Caurumu sistēma: Galda virsma ir pārklāta ar standarta pozicionēšanas caurumiem (D16 mazām un vidējām detaļām, D28 smagām un lielām detaļām). Šie caurumi ir precīzi-apstrādāti ar CNC darbgaldiem, lai nodrošinātu augstu urbumu pozīciju precizitāti.

2. Fixture un pozicionēšanas sistēma

Pozicionēšanas elementi: precīzas pozicionēšanas tapas, pozicionēšanas aizbāžņi, V-bloki, leņķa lokatori utt., ko izmanto, lai noteiktu precīzu sagataves pozīciju.

Saspiedes elementi: dažāda veida sviras -tipa, skrūvju- tipa ātrās skavas, spiediena plāksnes utt., ko izmanto, lai stingri nospiestu apstrādājamo priekšmetu uz pozicionēšanas elementiem.

Atbalsta elementi: dažāda augstuma atbalsta bloki, pagarinājuma bloki, precīzi{0}}noregulēšanas domkrati utt., ko izmanto, lai atbalstītu sagatavi no dažāda augstuma, lai novērstu metināšanas deformāciju.

3. Palīgkonstrukcijas (piederumi)

Pamatne: aprīkots ar stingrām kājām vai lieljaudas{0}}rūpnieciskajiem ritentiņiem (paceļams), kas atvieglo kustību un fiksāciju.

Savienotāji: īpašas T-bultskrūves, uzgriežņi, paplāksnes utt., ko izmanto, lai stingri nofiksētu funkcionālos moduļus platformas caurumos.
