Galvenās funkcijas
1) Vienkārša struktūra lineārā tipā, viegli uzstādīta un uzturēšana.
2) Papildu pasaules slaveno zīmolu komponentu pieņemšana pneimatiskās detaļās, elektriskajās daļās un operācijas detaļās.
3) Augsta spiediena dubultā kloķis, lai kontrolētu die atveri un aizvēršanu.
4) Skriešana ar augstu automatizāciju un intelektualizāciju, bez piesārņojuma
5) Pielietojiet saiti, lai izveidotu savienojumu ar gaisa konveijeru, kas var tieši iekšā ar pildīšanas mašīnu.
Produktu parametri
|
1 |
horizontāls sliežu gabarīts |
4000 mm |
|
2 |
Efektīva griešanas platums |
80-3100 mm |
|
3 |
trases garums |
16000 mm (pielāgoti, klienti sagatavoti) |
|
4 |
efektīvais griešanas garums |
15000 mm (pielāgots pēc sliežu ceļa garuma) |
|
5 |
griešanas ātrums |
50-1000 mm/min |
|
6 |
Ātrās atgriešanās ātrums |
4000 mm/min |
|
7 |
CNC griešanas lāpa |
1 grupa (viena liesma, viena plazma) |
|
8 |
griešanas biezums |
liesmas griešana: 6-100 mm |
|
9 |
griešanas gāze |
skābeklis, acetilēns vai propāns |
|
10 |
precizitāte |
± 0. 5mm |
|
11 |
griešanas virsmas raupjumu: |
RA12.5 ~ 25 |
|
12 |
braukt |
Visu digitālo vektoru maiņstrāvas servo motora piedziņa |
|
13 |
Plazmas spēks |
CUT200 (pēc izvēles atbilstoši plazmas griešanas biezumam) |
|
14 |
loka spriegums, lai palielinātu |
Ang-tai pacelts Šenženā |
|
15 |
servo motors |
Panasonic AC Japan Servo |
|
16 |
servo piedziņa |
Panasonic |
|
17 |
planētu reduktors |
Humphrey |
|
18 |
automātiska lielgabals |
Wuxi longteng |
|
19 |
kontroles kontaktors |
Šneide |
|
20 |
Galvenās sastāvdaļas |
Siemens |
Produktu sastāvs
Elektriskās vadības daļa:
CNC griešanas mašīnas, CNC (sistēmas izvēles), elektrisko, servo, trīs apakšsistēmu un rūpnīcas ražošanas kontroles sistēmas CNC griešanas mašīnas galvenās detaļas ir izgatavotas no vietējā un ārvalstu plaši pazīstamā zīmola. Sistēmā Izmantots struktūras modulis, vienkāršs un saprātīgs vadu vadu modulis, kā arī ērta, kā arī apkope, kas ir ērta liela mēroga IC, tilpums ir mazs, veiktspējas stabils, priekšrocības; Sistēmai ir arī kļūdu vēstures ieraksti, kļūdu trauksme, pašdiagnoze, efektīva aizsardzības personālam un drošības aprīkojumam; Sistēmai ir dažādu valodu izvēlne (ieskaitot ķīniešu valodu), CAN ir ērta interaktīvai, tai ir ievadīta dažādība, darbība elastīga ballīte, arī CAN un datora mašīnu sakari, kas tiek sasniegta automātiski programmēšana datora dēļ, ievērojami atvieglo lietotājus ietaupīt laiku, nodrošina stabilu un uzticamu darbību.
Skaitliskās vadības sistēmas: F2300 skaitliskā vadības sistēma
Piezīme: vietējās sistēmas sistēma ar visaugstāko precizitāti un samazina lielāko daļu kompensācijas.F2300 sērijas CNC sistēma ir Sidafenga, kuru pēc Šanhajas Rodered, ir augstāka, uzticama kvalitāte, atbalstot veiklību, kas spēj izpildīt NC liesmas griešanas mašīnas praktiskās prasības ar augstākām izmaksām.
|
Veidot |
Braukt |
Divu sliedes attālums (mm) |
Efektīva griešanas platums (mm) |
Griešanas biezums (mm) |
Griešanas ātrums (mm/min) |
Maksimālais ātrums (mm/min) | Griešanas lāpas vertikālais maršruts (mm) | ||
|
Liesmas griešana |
Griešana plazmā |
Liesmas griešana |
Griešana plazmā |
||||||
|
Cnci -2700 |
Viena puse |
2700 |
1800 |
6-200 |
Atkarībā no plazmas enerģijas modeļa, optionLA |
100-750 |
Atkarībā no plazmas enerģijas modeļa, izvēles |
6000 |
200 |
|
Cnci -3000 |
Viena puse |
3000 |
2100 |
6000 |
200 |
||||
|
Cnci -4000 |
Viena puse |
4000 |
3100 |
12000 |
200 |
||||
|
Cncii -4000 |
Dubultās puses |
4000 |
3100 |
12000 |
200 |
||||
|
Cncii -5000 |
Dubultās puses |
5000 |
4100 |
12000 |
200 |
||||
|
Cncii -6000 |
Dubultās puses |
6000 |
5100 |
12000 |
200 |
||||
|
Cncii -7000 |
Dubultās puses |
7000 |
6100 |
12000 |
200 |
||||
|
Cncii -8000 |
Dubultās puses |
8000 |
7100 |
12000 |
200 |
||||
|
Cncii -9000 |
Dubultās puses |
9000 |
8100 |
12000 |
200 |
||||
Piegādes diapazons un vienības:

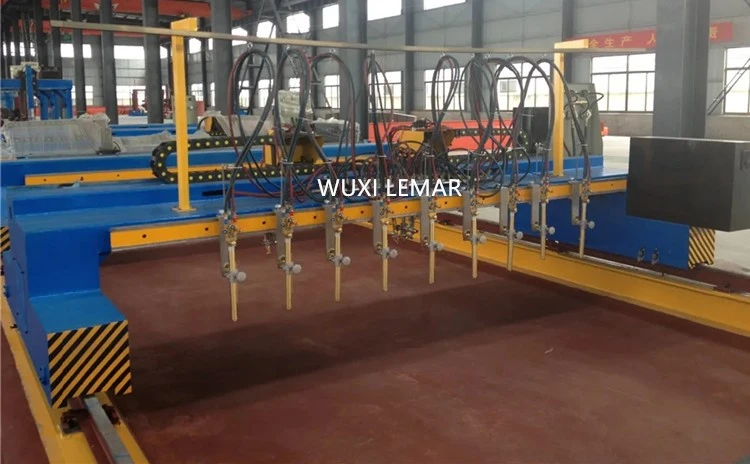

(1) Plaukta montāža portāla tipa plazmas griešanas mašīnai: vertikāla liela horizontāla automašīna, taisnas griešanas lāpas virzošais sliedes, caurules, tērauds, pakaramais, vilkšanas ķēdes, tērauda ķermeņi;
(2) griešanas lāpas komplekts ar 1 CNC griešanas lāpas komplektu, griešanas lāpas regulēšanu;
(3) taisna sloksnes griešana 10 grupas
(4) Piedziņas montāža: servo motors, augstas precizitātes pārnesumu kastes, mobilais pārnesums, pārnesums utt.;
(5) Elektroniskā vadības sistēma: CNC, CNC kaste, tastatūra, elektriskā vadības kaste;
(6) Kabeļu komplektā ietilpst: CUT160 plazmas griešana, loka spriegums augsts
(7) gāzes avota montāža: kopējais gaisa padeves šļūtenes un diegu bloki;
(8) rezerves daļas:
Sprauslas griešana 0-1# Kopā 2*11 (22)
X ass un y ass ceļojuma rīks *1
Temperizdroša ierīce 5
Tikai spiedpogas slēdzis 5
DC -24 V relejs 2
4a izkausēta serde - 3
Lietotāji veido patstāvīgas daļas:
(1) Vītnes rāmis, dzelzceļa pamatne (piegādātāja zīmējumi).
(2) Fonds (zīmējumi).
(3) enkura skrūve (vai skrūves).
(4) sliedes komplekts: 16mx2 (24 kg/m, garums atbilstoši faktiskajām vajadzībām) sliedes, plaukts, plāksne un pielāgošana un tā tālāk;
